Nombre:
CASQUILLO GUIA
Ref:
BGT
TIPOS DE MATERIAL | DUREZA | NORMA | FORMA DE PEDIDO |
|---|---|---|---|
| HB > 190 | BGT+ D1*L |

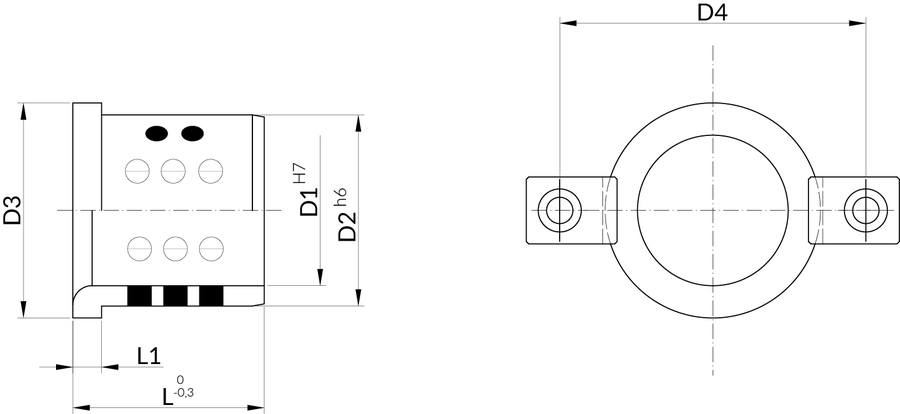

PLANOS
DATOS TÉCNICOS
| CODE | D1 | D2 | D3 | D4 | L1 | L |
| Inner diameter | External diamenter | Length | ||||
| mm | mm | mm | mm | mm | mm | |
| BGT.20x35 | 20 | 28 | 36 | 70 | 8 | 35 |
| BGT.32x55 | 32 | 40 | 50 | 84 | 8 | 55 |
| BGT.40x70 | 40 | 50 | 60 | 94 | 8 | 70 |
| BGT.42x70 | 42 | 50 | 60 | 94 | 8 | 70 |
| BGT.50x75 | 50 | 63 | 75 | 113 | 12 | 75 |
| BGT.52x75 | 52 | 63 | 75 | 113 | 12 | 75 |
| BGT.63x80 | 63 | 80 | 90 | 128 | 12 | 80 |
| BGT.80x100 | 80 | 100 | 110 | 148 | 12 | 100 |
| BGT.100x125 | 100 | 125 | 135 | 173 | 12 | 125 |
PLANOS (CON GRADO)
DESCARGAS
INFORMACIÓN

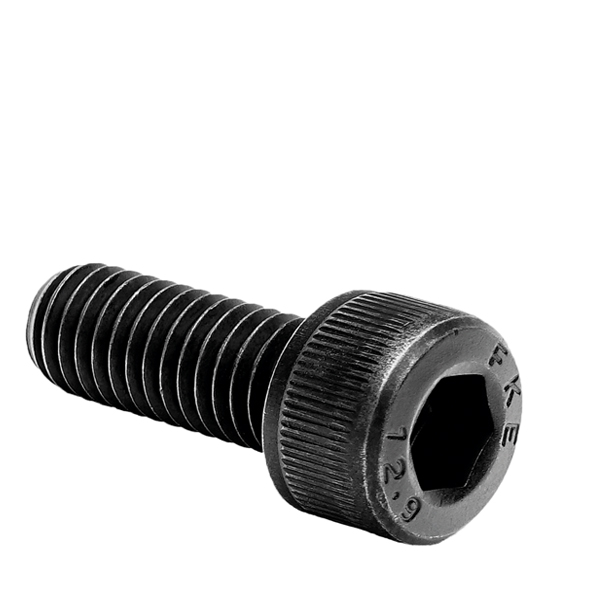

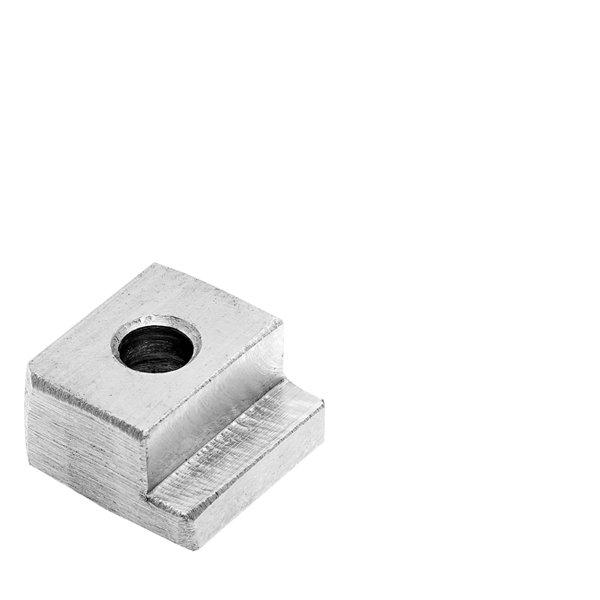

Recomendación de montaje D1 ≤ 42: 2 x BRT 31 + TCC M8x20
D1 > 42: 2 x BRT 38 + TCC M10x20
