Nombre:
BRIDA DE AMARRE
Ref:
FSE
TIPOS DE MATERIAL | DUREZA | NORMA | FORMA DE PEDIDO |
|---|---|---|---|
| Código |

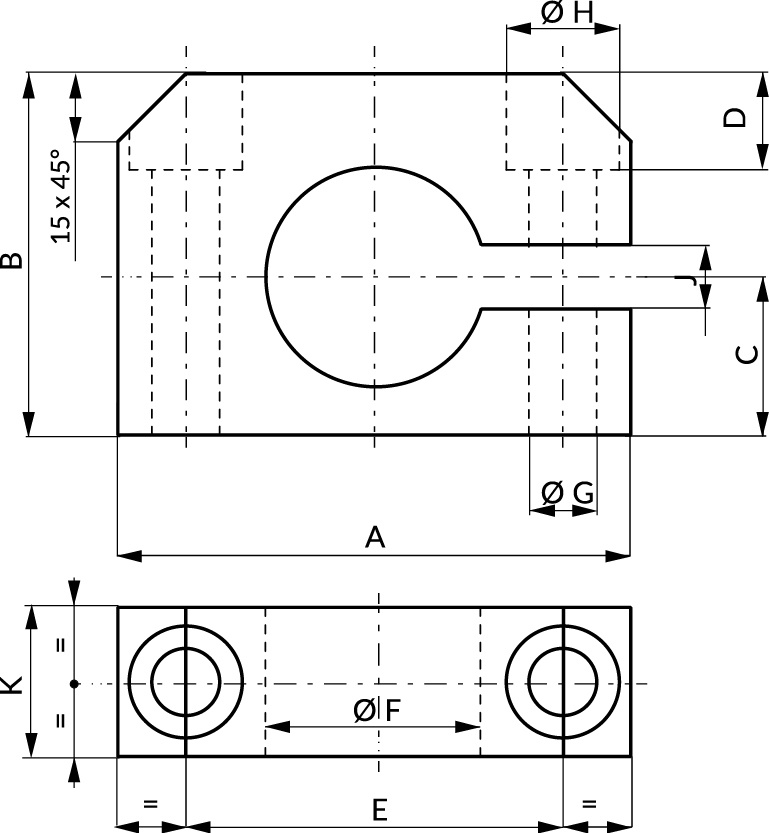

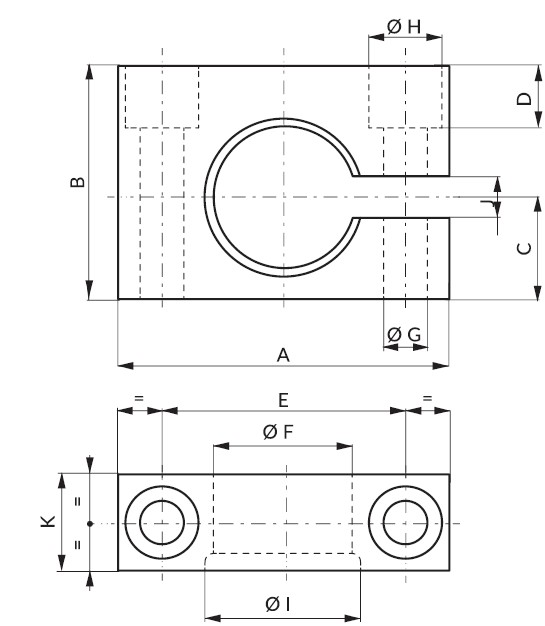

PLANOS
DATOS TÉCNICOS
| CODE | A | B | C | D | E | Ø F | Ø G | Ø H | Ø I | J | K |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| FSE 45 | 100 | 60 | 30 | 20 | 70 | 45,30 | 11 | 18 | - | 10 | 25 |
| FSE 50 | 90 | 70 | 30 | 25 | 68 | 50,30 | 11 | 18 | 54,10 | 10 | 30 |
| FSE 75 | 125 | 94 | 42 | 19 | 100 | 75,30 | 13 | 20 | 80,10 | 10 | 30 |
| FSE 95 | 140 | 115 | 52,50 | 40 | 115 | 95,30 | 13 | 20 | 100,10 | 10 | 30 |
