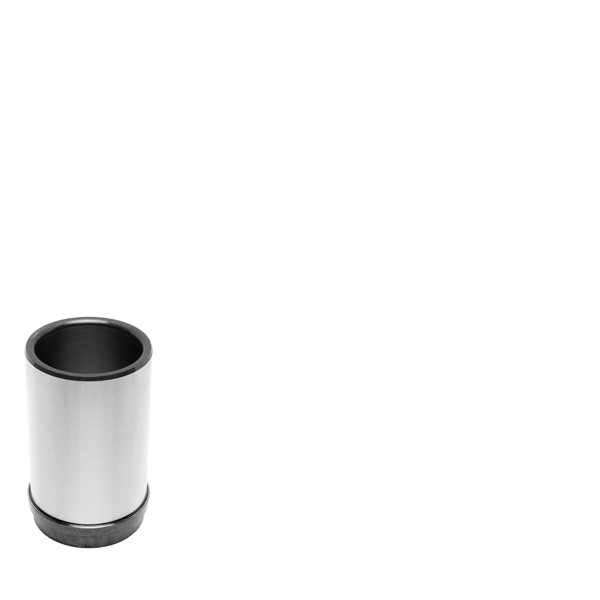

DOUILLE DE GUIDAGE POUR BOULE SUSPENDUE

Nom du produit:

DOUILLE DE GUIDAGE POUR BOULE SUSPENDUE

Ref:

CJSN

TYPE DE MATÉRIEL	DURETÉ	NORMES	FORMULAIRE DE COMMANDE
CJSN Acier pour roulements à billes	62 ± 2 HRC		CJSN+ D1 * L

PLANS

CARACTÉRISTIQUES TECHNIQUES


CODE	Ø COL	D1	D2	D3	R	L2	L1	L
	Pillar diameter	Inner diameter	External diamenter		Radius			Length
	mm	mm	mm	mm	mm	mm	mm	mm
CJSN.58x90	50	58	70	74	11	6,20	72	90
CJSN.58x100	50	58	70	74	11	6,20	82	100
CJSN.58x116	50	58	70	74	11	6,20	98	116
CJSN.63x96	50	63	80	90	98	6	78	96
CJSN.75x88	63	75	90	98	62,50	10	68	88
CJSN.75x98	63	75	90	98	62,50	10	78	98
CJSN.75x118	63	75	90	98	62,50	10	98	118
CJSN.92x88	80	92	112	120	73,50	10	68	88
CJSN.92x98	80	92	112	120	73,50	10	78	98
CJSN.92x118	80	92	112	120	73,50	10	98	118

LES PLANS (AVEC LE GRADE)

TÉLÉCHARGEMENTS

Bt_CJSN.pdf

INFORMATIONS

Recommandation pour l'assemblage
Ø COL = 50: 3x BRE 5 + TCC M5x12
Ø COL ≥ 63: 3x BRM50 + TCC M8x20

PRODUITS ASSOCIES

BRM

TOE CLAMP

TCC

SCREW
