Nome:
CILINDRO
Refª:
ML3000
TIPOS DE MATERIAL | DUREZA | NORMA | FORMA DE ENCOMENDA |
|---|---|---|---|
| ML3000 + Cu |

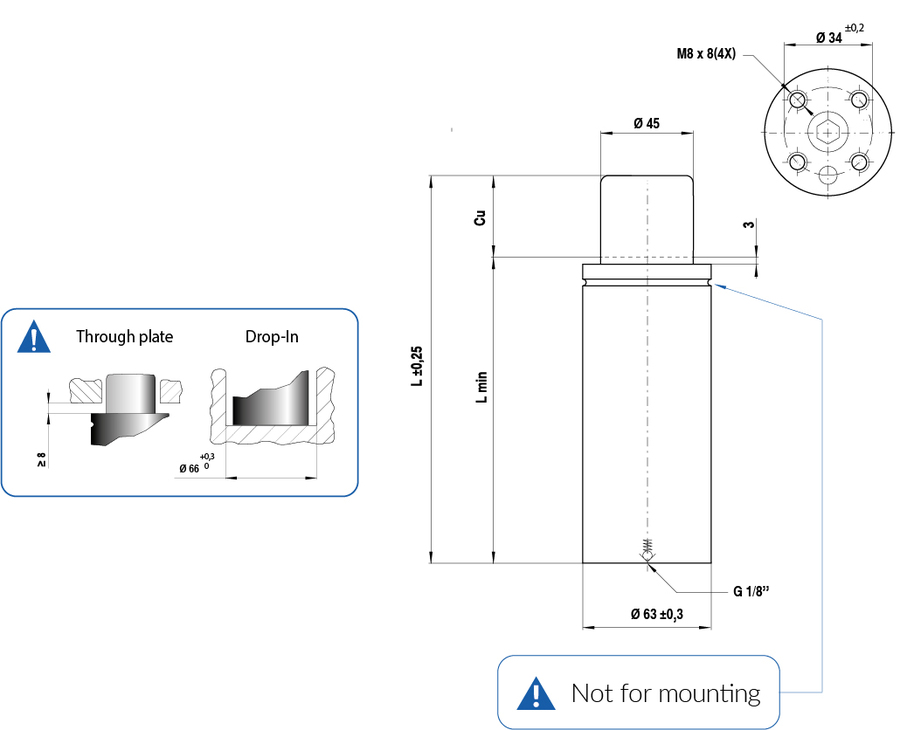

PLANOS
DADOS TÉCNICOS
| N2 | 0 - 80 ºC | ΔP ±0,33 %/ºC | P max 200 bar | P min 20 bar | S 15,90 cm2 | SPM 40 - 80 (at 20 ºC) | Max Speed 1,6 m/s | Maintenace kit 39BMML03000C | |
| CODE | Cu | L | L min | F0 | *F1i | **F1p | V0 | W | PED |
| Lenght | Initial force | End force | End force | Weight | |||||
| mm | mm | mm | daN | daN | daN | cm3 | Kg | ||
| ML3000.15 | 15 | 100 | 85 | 3180 ± 5% 200 bar + 20 ºC | 4.461 | 5.023 | 105 | 1,25 | • |
| ML3000.25 | 25 | 120 | 95 | 3180 ± 5% 200 bar + 20 ºC | 5.013 | 5.781 | 136 | 1,38 | • |
| ML3000.38 | 38 | 150 | 112 | 3180 ± 5% 200 bar + 20 ºC | 5.362 | 6.269 | 184 | 1,57 | • |
| ML3000.50 | 50 | 180 | 130 | 3180 ± 5% 200 bar + 20 ºC | 5.491 | 6.452 | 233 | 1,78 | • |
| ML3000.63 | 63 | 210 | 147 | 3180 ± 5% 200 bar + 20 ºC | 5.658 | 6.690 | 282 | 1,98 | • |
| ML3000.80 | 80 | 250 | 170 | 3180 ± 5% 200 bar + 20 ºC | 5.793 | 6.882 | 347 | 2,24 | • |
DESENHOS (COM GRAU)
DESCARREGAR
INFORMAÇÕES
* Força final isotérmica a 100% de Cu
** Força final politrópica a 100% de Cu
