Nome:
CARROS AÉREOS
Refª:
CSCM
|
TIPOS DE MATERIAL |
DUREZA |
NORMA |
FORMA DE ENCOMENDA |
|---|---|---|---|
| Código + W x θ |

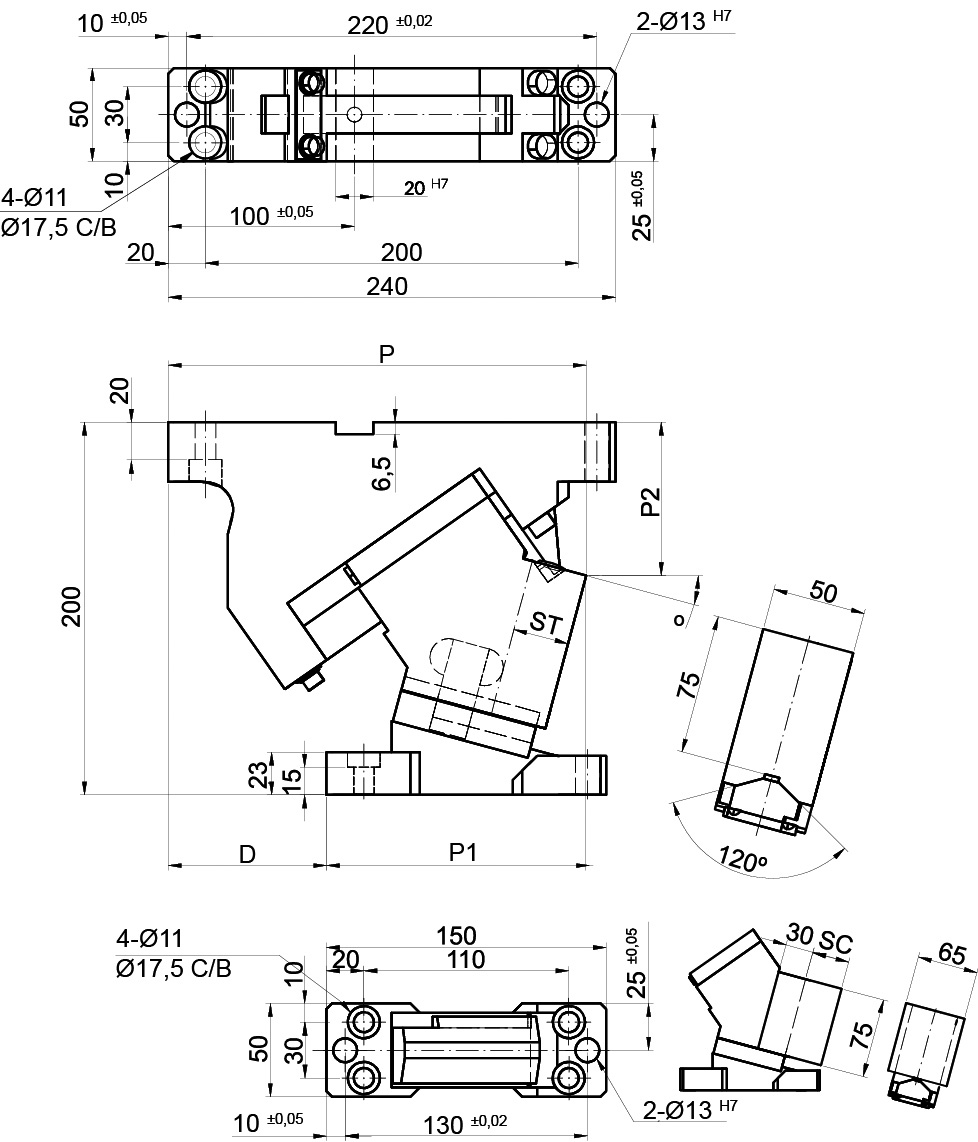

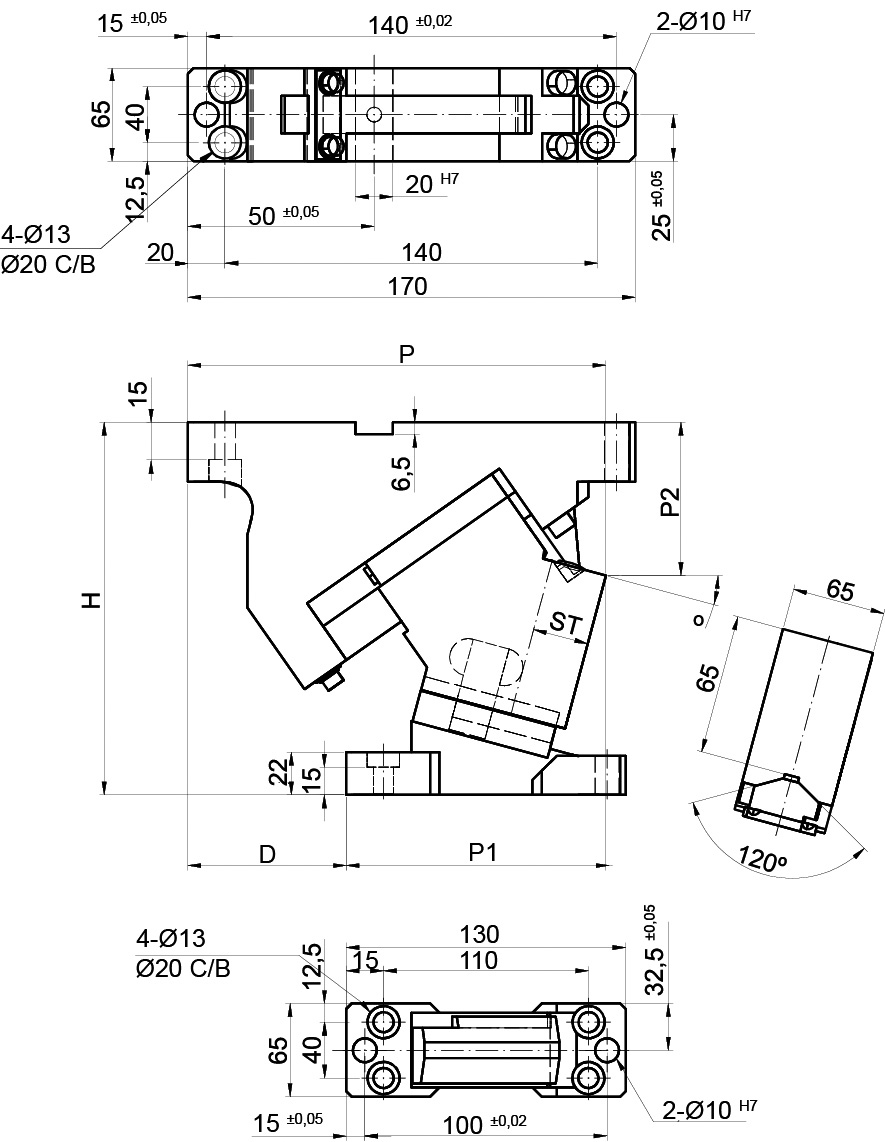

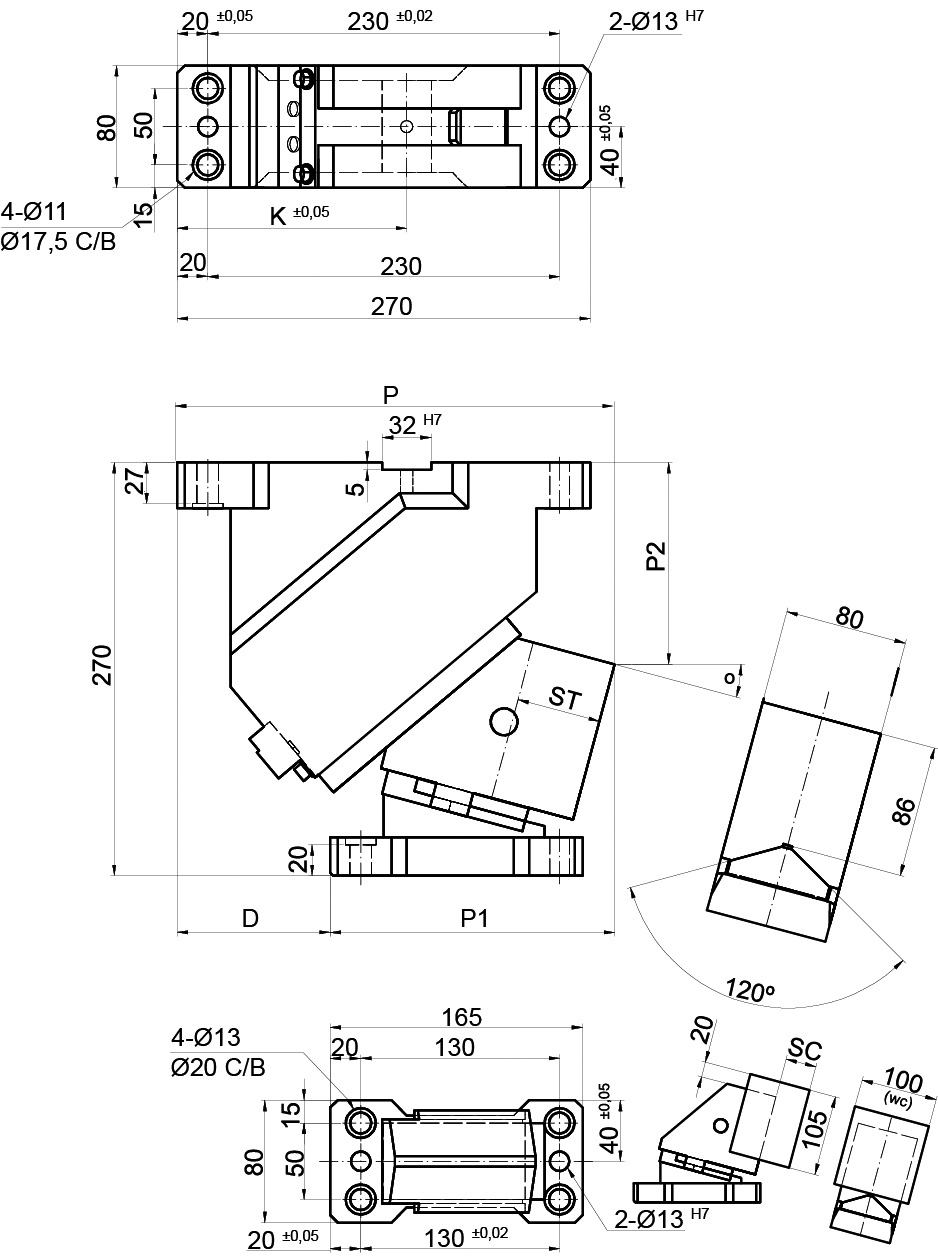

PLANOS
DADOS TÉCNICOS
| {{dato.replace("[SYBTYPE]", sybtype)}} {{dato}} |
DADOS TÉCNICOS (COM GRAU)
| {{dato.replace("[SYBTYPE]", sybtype)}} {{dato}} |
DESENHOS (COM GRAU)
DESCARREGAR
INFORMAÇÕES
Método de montagem:
Blank: Forma desenhada
K: Largura da chaveta 20 mm para WF 50-65 e 32 mm para WF 80-150
Face de trabalho (opção):
Blank: conforme o desenho
SD: A superfície de montagem é estendida para frente em uma faixa de 10 a 60 mm (em incrementos de 10 mm)
WC: A largura de montagem é alterada para 65 mm em WF 50-65 e para 100 mm em WF 80.

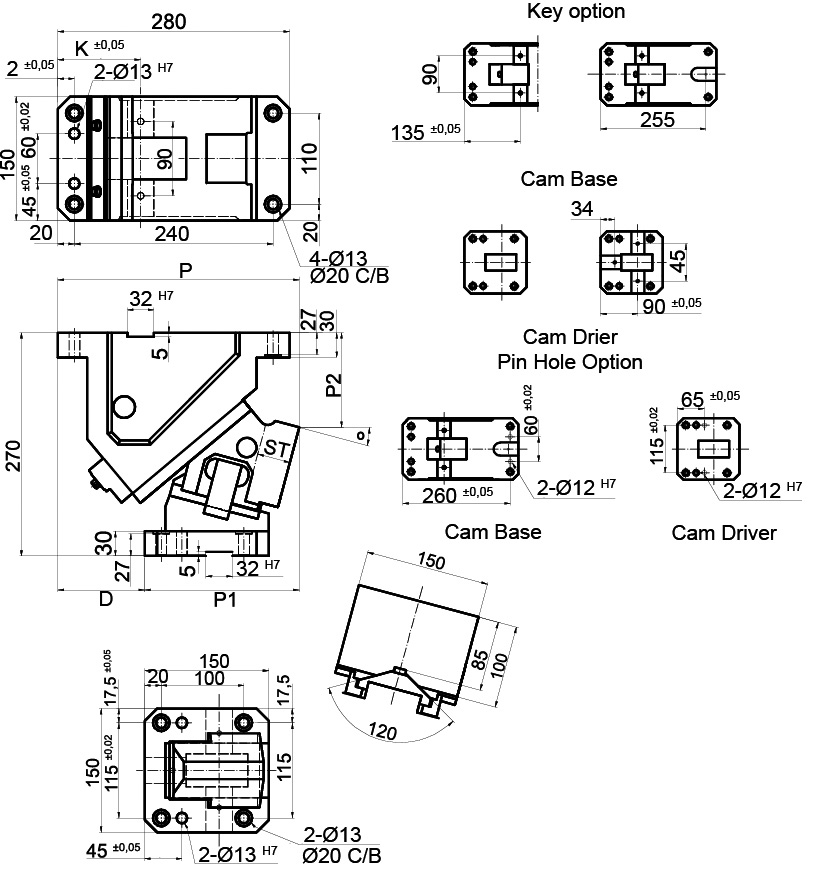

CSCM 150
TK: Chaveta central, montagem com chaveta cruzada
N12: Furo para pino de Ø12 terminado
